线对板连接 -

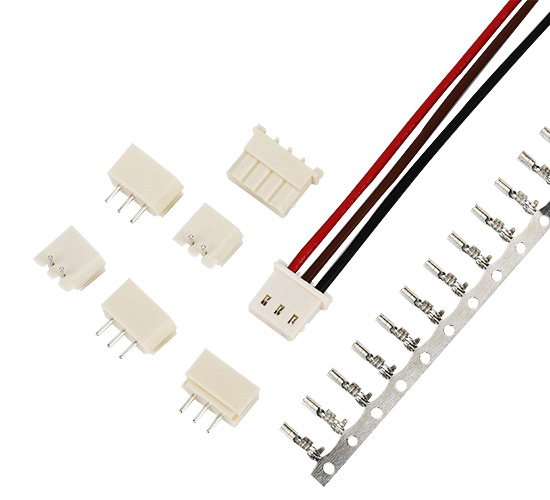

线对板连接

ES250

额定电流: 3安,交流、直流

额定电压: 250伏,交流、直流

温度范围: -25℃ ~ +85℃

绝缘电阻: 最小1,000兆欧

耐压: 交流800 伏/分

适应基板厚度: 0.031”-0.063” (0.8mm-1.6mm)

接触电阻: 初始值 ******10毫欧
寿命测试后 ******20毫欧

立即询问

产品参数

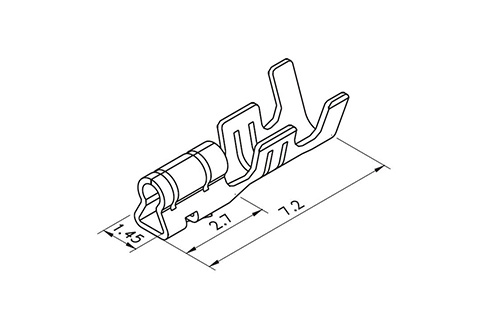

端子

端子

型号: ES250

适用线号: AWG22-26

材料: 磷铜,铜

表面处理: 镀锡

料厚: 0.2mm

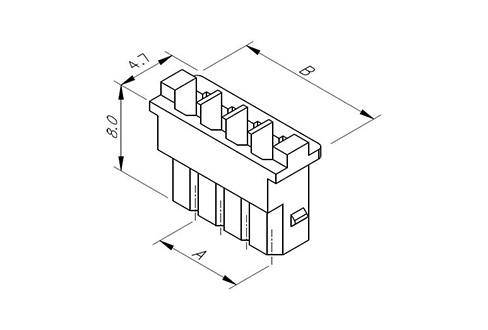

胶盒

胶盒

型号: JS-1136

孔位:2-15

材料: 尼龙66

孔位  尺寸 (mm) 孔位 尺寸 (mm)
A B A B
2 2.5 5.8 9 20 23.3
3 5 8.3 10 22.5 25.7
4 7.5 10.8 11 25 28.3
5 10 13.3 12 27.5 30.8
6 12.5 15.8 13 30 33.3
7 15 18.3 14 32.5 35.8
8 17.5 20.8 15 35 38.3

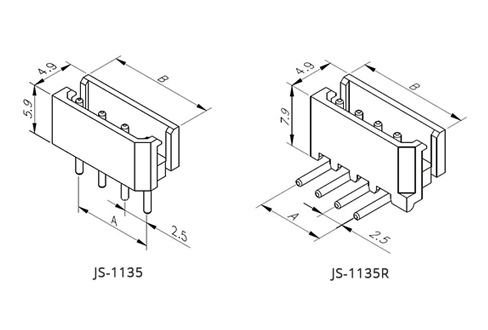

插针

插针

型号: JS-1135, JS-1135R

针数: 2-15

材料: 插针:铜镀锡;
基材:尼龙66

孔位 尺寸 (mm) 孔位 尺寸  (mm)
A B A B
2 2.5 7.5 9 20 25
3 5 10 10 22.5 27.5
4 7.5 12.5 11 25 30
5 10 15 12 27.5 32.5
6 12.5 17.5 13 30 35
7 15 20 14 32.5 37.5
8 17.5 22.5 15 35 40
