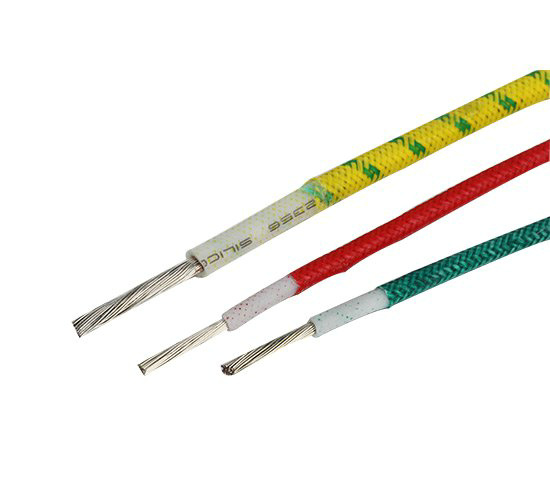

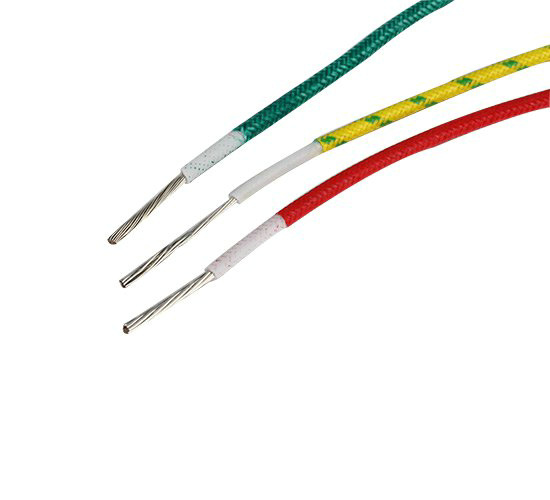

额定温度: 180℃
额定电压: 300/500V
绝缘体: 硅橡胶绝缘
导体: 镀锡铜线
标准: GB/T 5013.3, IEC60245
证书号: 2010010104441217
主页 > 产品 > 高温线 > CCC 60245 IEC 03 (YG)
额定温度: 180℃
额定电压: 300/500V
绝缘体: 硅橡胶绝缘
导体: 镀锡铜线
标准: GB/T 5013.3, IEC60245
证书号: 2010010104441217
立即询问
CCC A072791 GB/T 5013 60245 IEC 03(YG) 300/500V 1X0.5mm2 SHENZHEN POWER ACT CONNECTORS LIMITED
|
电气性能 |
介电耐压测试 | 2000V , 电压不击穿 |
| 火花测试(HF) | 6000V AC(0.5-1.0mm2),7000V AC(1.5-2.5mm2)试验后不击穿 | |
| 物理性能 | 抗拉强度 | ≥5.0 N/mm2 |
| 伸长率 | ≥150 % | |
| 热延伸实验 |
载荷下的伸长率******175% 冷却后的伸长率******25% |
| 型号 |
截面积 (mm2) |
导体结构 (No./ mm) ±0.005mm |
导体电阻 20℃ （Ω/Km） |
导体外径 (mm) |
绝缘厚度 (mm) |
编织厚度 (mm) |
完成外径 (mm) |
包装（米/卷） | ||
| Nom. | Min. | Min. | Max. | |||||||
|
60245 IEC 03(YG) |
0.5 | 20/0.18 | 40.1 | 0.93 | 0.685 | 0.44 | 0.15 | 2.6 | 3.3 | 305 |
| 16/0.2 | 40.1 | 0.93 | 0.685 | 0.44 | 0.15 | 2.6 | 3.3 | 305 | ||
| 0.75 | 30/0.18 | 26.7 | 1.14 | 0.685 | 0.44 | 0.15 | 2.8 | 3.5 | 305 | |
| 24/0.2 | 26.7 | 1.14 | 0.685 | 0.44 | 0.15 | 2.8 | 3.5 | 305 | ||
| 1.0 | 40/0.18 | 20.0 | 1.32 | 0.650 | 0.44 | 0.15 | 2.9 | 3.7 | 305 | |
| 32/0.2 | 20.0 | 1.31 | 0.650 | 0.44 | 0.15 | 2.9 | 3.7 | 305 | ||
| 1.5 | 30/0.254 | 13.7 | 1.62 | 0.750 | 0.53 | 0.20 | 3.4 | 4.2 | 200 | |
| 48/0.2 | 13.7 | 1.62 | 0.750 | 0.53 | 0.20 | 3.4 | 4.2 | 200 | ||
| 2.5 | 50/0.254 | 8.21 | 2.05 | 0.825 | 0.62 | 0.20 | 4.0 | 5.0 | 200 | |
