额定温度: 200℃
额定电压: 600V
绝缘体: 硅橡胶绝缘
导体: 镀锡铜线
标准: UL758, UL1581
证书号: E310829
主页 > 产品 > 高温线 > UL STYLE 3135
额定温度: 200℃
额定电压: 600V
绝缘体: 硅橡胶绝缘
导体: 镀锡铜线
标准: UL758, UL1581
证书号: E310829
立即询问
E310829

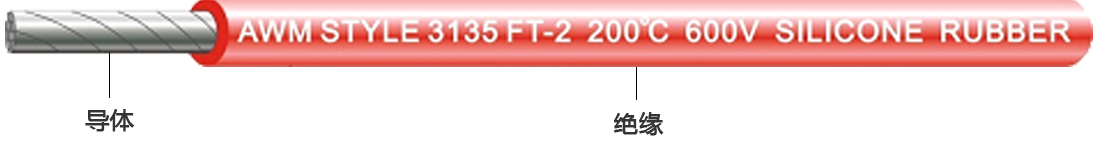

AWM STYLE 3135 NO.AWG 200℃ 600V SILICONE RUBBER POWER ACT AWM I A 200℃ 600V FT2 -LF-
|
镀锡铜线 |
介电耐压测试 | 2000V , 电压不击穿 |
| 介电耐压测试 | 3000V AC, 试验后不击穿 | |
| 绝缘电阻 | ≥8MΩ | |
| 物理性能 | 绝缘电阻 | ≥3.45 Mpa |
| 伸长率 | ≥100 % | |
| 拉断力 | ≥6.0N | |
| FT2 燃烧试验 | 不沿其长度传播火焰，不向附近的可燃物质传播火焰 |
| 型号 | 线号 |
导体结构 (No./ mm) ±0.005mm |
导体电阻 20℃ （Ω/Km） |
导体外径 (mm) |
绝缘厚度 (mm) |
完成外径(mm) |
包装 （米/卷） |
||
| Nom. | Min. | Average | Tolerance | ||||||
| 3135 | 12 | 7/0.78 | 5.64 | 2.40 | 0.76 | 0.69 | 4.00 | ±0.15 | 200 |
| 65/0.254 | 5.64 | 2.36 | 0.76 | 0.69 | 4.00 | ±0.15 | 200 | ||
| 14 | 41/0.254 | 8.96 | 1.87 | 0.76 | 0.69 | 3.50 | ±0.15 | 200 | |
| 16 | 7/0.50 | 14.60 | 1.52 | 0.76 | 0.69 | 3.10 | ±0.15 | 305 | |
| 26/0.254 | 14.60 | 1.49 | 0.76 | 0.69 | 3.10 | ±0.15 | 305 | ||
| 52/0.18 | 14.60 | 1.50 | 0.76 | 0.69 | 3.10 | ±0.15 | 305 | ||
| 18 | 7/0.39 | 23.20 | 1.19 | 0.76 | 0.69 | 2.80 | ±0.10 | 305 | |
| 16/0.254 | 23.20 | 1.17 | 0.76 | 0.69 | 2.80 | ±0.10 | 305 | ||
| 34/0.18 | 23.20 | 1.21 | 0.76 | 0.69 | 2.80 | ±0.10 | 305 | ||
| 20 | 7/0.31 | 36.70 | 0.94 | 0.76 | 0.69 | 2.55 | ±0.10 | 305 | |
| 10/0.26 | 36.70 | 0.95 | 0.76 | 0.69 | 2.55 | ±0.10 | 305 | ||
| 21/0.18 | 36.70 | 0.95 | 0.76 | 0.69 | 2.55 | ±0.10 | 305 | ||
| 22 | 7/0.254 | 59.40 | 0.77 | 0.76 | 0.69 | 2.40 | ±0.10 | 305 | |
| 17/0.16 | 59.40 | 0.76 | 0.76 | 0.69 | 2.40 | ±0.10 | 305 | ||
| 24 | 7/0.20 | 94.20 | 0.61 | 0.76 | 0.69 | 2.20 | ±0.10 | 305 | |
| 11/0.16 | 94.20 | 0.61 | 0.76 | 0.69 | 2.20 | ±0.10 | 305 | ||
| 26 | 7/0.16 | 150.00 | 0.48 | 0.76 | 0.69 | 2.10 | ±0.10 | 305 | |
