额定温度: 180℃
额定电压: 300/500V
绝缘体: 硅橡胶绝缘
导体: 镀锡铜线
标准: EN50363-1, EN60228
证书号: 40042356
主页 > 产品 > 高温线 > VDE H05S-K
额定温度: 180℃
额定电压: 300/500V
绝缘体: 硅橡胶绝缘
导体: 镀锡铜线
标准: EN50363-1, EN60228
证书号: 40042356
立即询问

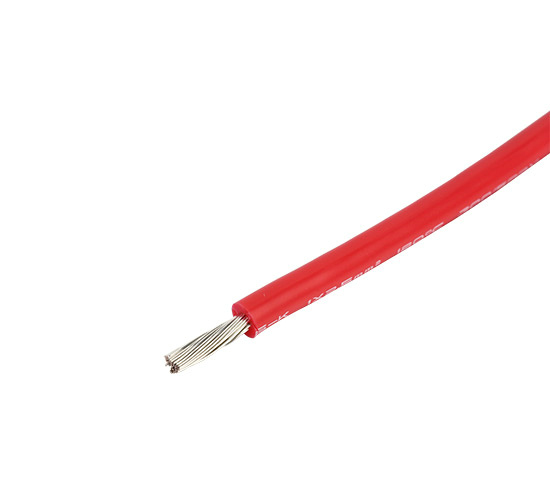

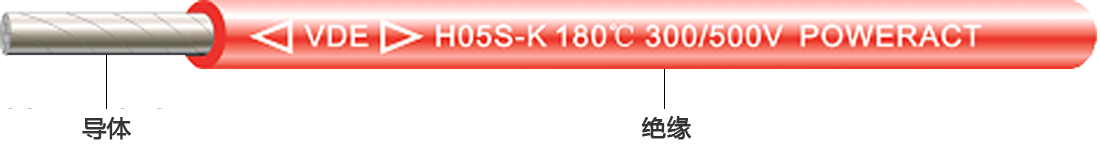

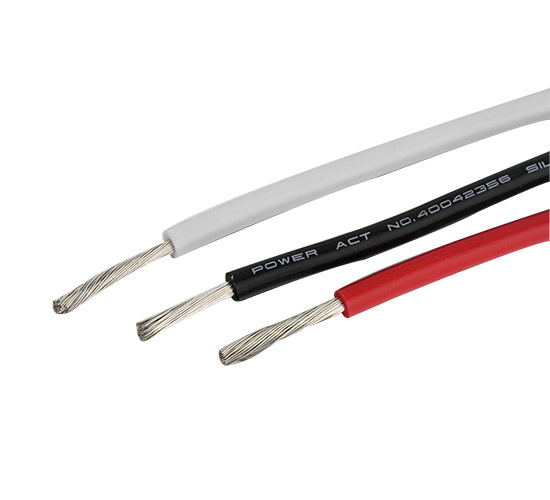

VDE H05S-K 1x 0.75mm² 180℃ 300/500V POWER ACT NO.40042356 SILICONE RUBBER
|
电气性能 |
介电耐压测试 | 2000V , 电压不击穿 |
| 火花测试(HF) | 7000V AC(0.5-1.5mm2),9000V AC(2.5mm2) 试验后不击穿 | |
| 物理性能 | 抗拉强度 | ≥5.0 N/mm2 |
| 伸长率 | ≥150 % | |
| 热延伸实验 |
载荷下的伸长率******100% 冷却后的伸长率******25% |
| 型号 |
截面 (mm2) |
导体结构 (No./ mm) ±0.005mm |
导体电阻 20℃ （Ω/Km） |
导体外径 (mm) |
绝缘厚度 (mm) |
完成外径 (mm) |
包装 （米/卷） |
||
| Nom. | Min. | Min. | Max. | ||||||
| H05S-K | 0.5 | 20/0.18 | 40.1 | 0.93 | 0.85 | 0.62 | 2.4 |
3.1 |
305 |
| 16/0.2 | 40.1 | 0.93 | 0.85 | 0.62 | 2.4 | 3.1 | 305 | ||
| 0.75 | 30/0.18 | 26.7 | 1.14 | 0.85 | 0.62 | 2.6 | 3.2 | 305 | |
| 24/0.2 | 26.7 | 1.14 | 0.85 | 0.62 | 2.6 | 3.2 | 305 | ||
| 1.0 | 40/0.18 | 20.0 | 1.31 | 0.85 | 0.62 | 2.7 | 3.4 | 305 | |
| 32/0.2 | 20.0 | 1.32 | 0.85 | 0.62 | 2.7 | 3.4 | 305 | ||
| 1.5 | 30/0.254 | 13.7 | 1.62 | 0.95 | 0.71 | 3.2 | 4.0 | 200 | |
| 48/0.2 | 13.7 | 1.62 | 0.95 | 0.71 | 3.2 | 4.0 | 200 | ||
| 2.5 | 50/0.254 | 8.21 | 2.05 | 1.05 | 0.80 | 3.8 | 4.7 | 200 | |
