高温线 - UL STYLE 3122

高温线

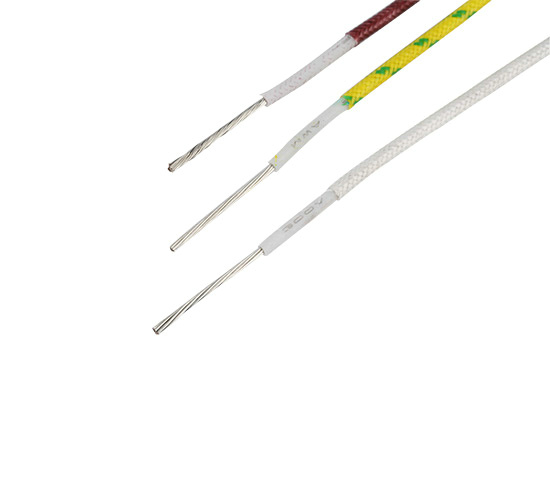

UL STYLE 3122

额定温度: 200℃

额定电压: 300V

绝缘体: 硅橡胶绝缘

导体: 镀锡铜线

标准: UL758, UL1581

证书号: E310829

UL STYLE 3122

立即询问

产品参数

高温线 - UL STYLE 3122

标志

E310829 AWM STYLE 3122 NO.AWG 200℃ 300V SILICONE RUBBER POWER ACT AWM I A 200℃ 300V FT2 -LF-

性能


电气性能		 介电耐压测试 2000V , 电压不击穿
火花测试 3000V AC, 试验后不击穿
绝缘电阻 ≥8MΩ
物理性能 抗拉强度 ≥3.45 Mpa
伸长率 ≥100 %
拉断力 ≥6.0N
FT2 燃烧试验 不沿其长度传播火焰，不向附近的可燃物质传播火焰

结构

型号 规格 导体结构
(No./ mm)
±0.005mm		 导体电阻
20℃
（Ω/Km）		 导体外径
(mm)		 绝缘厚度
(mm)		 编织厚度
(mm)		 完成外径
(mm)		 包装
(米/卷)
Nom. Min. Average Tolerance
3122 16 7/0.50 14.60 1.52 0.45 0.33 0.20 2.80 ±0.15 1000
26/0.254 14.60 1.49 0.45 0.33 0.20 2.80 ±0.15 1000
52/0.18 14.60 1.50 0.45 0.33 0.20 2.80 ±0.15 1000
18 7/0.39 23.20 1.19 0.45 0.33 0.20 2.50 ±0.10 1000
16/0.254 23.20 1.17 0.45 0.33 0.20 2.50 ±0.10 1000
34/0.18 23.20 1.21 0.45 0.33 0.20 2.50 ±0.10 1000
20 7/0.31 36.70 0.94 0.45 0.33 0.15 2.10 ±0.10 1000
10/0.26 36.70 0.95 0.45 0.33 0.15 2.10 ±0.10 1000
21/0.18 36.70 0.95 0.45 0.33 0.15 2.10 ±0.10 1000
22 7/0.254 59.40 0.77 0.45 0.33 0.15 2.00 ±0.10 1000
17/0.16 59.40 0.76 0.45 0.33 0.15 2.00 ±0.10 1000
24 7/0.20 94.20 0.61 0.45 0.33 0.15 1.80 ±0.10 1000
11/0.16 94.20 0.61 0.45 0.33 0.15 1.80 ±0.10 1000
26 7/0.16 150.00 0.48 0.45 0.33 0.15 1.70 ±0.10 1000
