额定温度: 180℃
额定电压: 300/500V
绝缘体: 硅橡胶绝缘
导体: 镀锡铜线
标准: EN50363-1, EN60228
证书号: 40042356

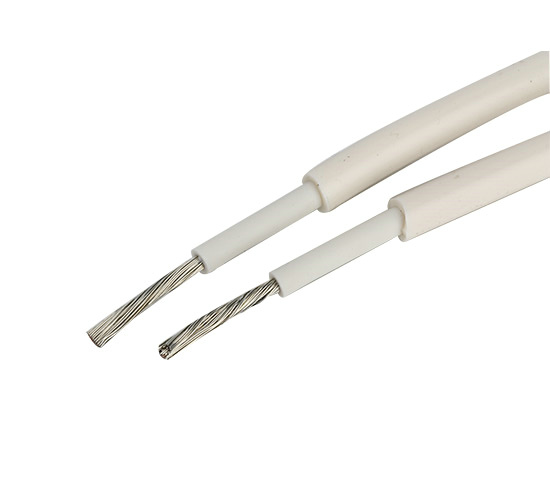

主页 > 产品 > 高温线 > VDE H05SS-K
额定温度: 180℃
额定电压: 300/500V
绝缘体: 硅橡胶绝缘
导体: 镀锡铜线
标准: EN50363-1, EN60228
证书号: 40042356
立即询问
VDE H05SS-K 1x 1.0mm² 180℃ 300/500V POWER ACT NO.40042356 SILICONE RUBBER
|
电气性能 |
介电耐压测试 | 2000V , 电压不击穿 |
| 火花测试(HF) | 7000V AC(0.75-1.0mm2), 9000V AC(1.5-2.5mm2) 试验后不击穿 | |
| 物理性能 | 抗拉强度 | ≥5.0 N/mm2 |
| 伸长率 | ≥150 % | |
| 热延伸实验 |
载荷下的伸长率******100% 冷却后的伸长率******25% |
| 型号 |
截面积 (mm2) |
导体结构 (No./ mm) ±0.005mm |
导体电阻 20℃ （Ω/Km） |
导体外径 (mm) |
绝缘厚度 (mm) |
护套厚度 (mm) |
完成外径 (mm) |
包装 （米/卷） (M) |
|||
| Nom. | Min. | Nom. | Min. | Min. | Max. | ||||||
| H05SS-K | 0.75 | 30/0.18 | 26.7 | 1.14 | 0.650 | 0.44 |
0.85 |
0.58 | 3.7 | 4.7 | 200 |
| 24/0.2 | 26.7 | 1.14 | 0.650 | 0.44 | 0.85 | 0.58 | 3.7 | 4.7 | 200 | ||
| 1.0 | 40/0.18 | 20.0 | 1.31 | 0.650 | 0.44 | 0.95 | 0.67 | 4.1 | 5.1 | 200 | |
| 32/0.2 | 20.0 | 1.32 | 0.650 | 0.44 | 0.95 | 0.67 | 4.1 | 5.1 | 200 | ||
| 1.5 | 30/0.254 | 13.7 | 1.62 | 0.865 | 0.62 | 1.05 | 0.75 | 4.9 | 6.1 | 200 | |
| 48/0.2 | 13.7 | 1.62 | 0.865 | 0.62 | 1.05 | 0.75 | 4.9 | 6.1 | 200 | ||
| 2.5 | 50/0.254 | 8.21 | 2.05 | 0.950 | 0.71 | 1.15 | 0.84 | 5.7 | 7.1 | 200 | |
